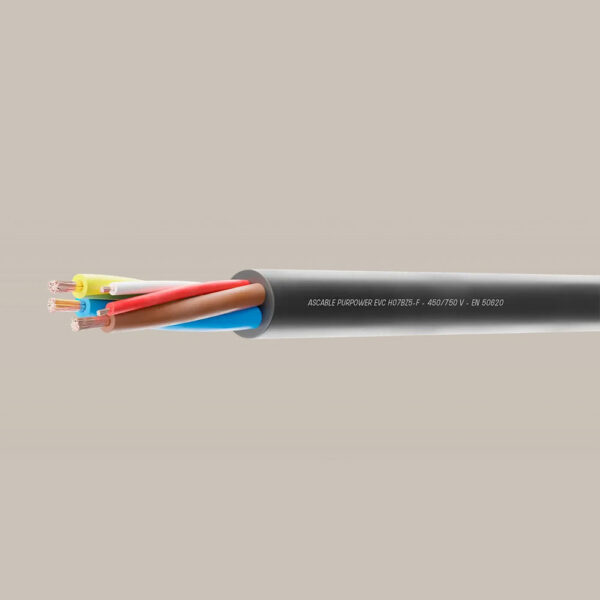

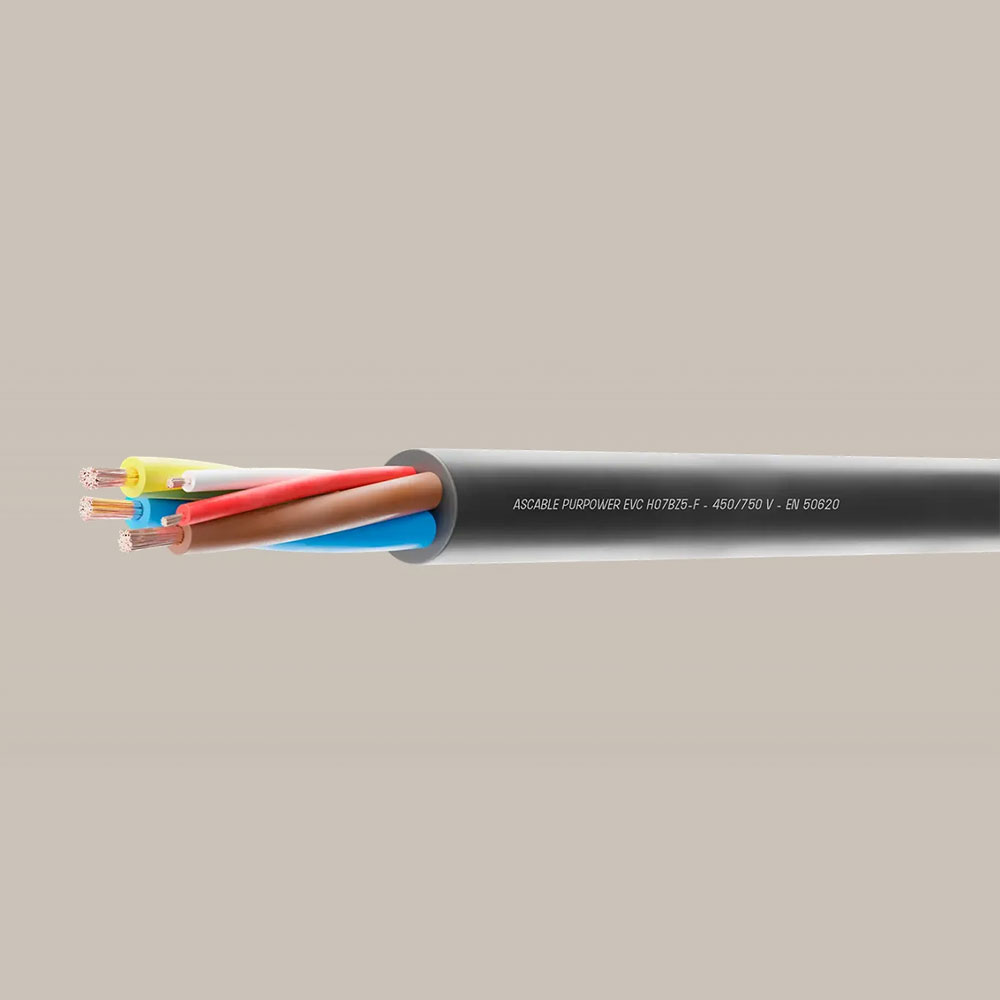

Cables H07BZ5-F

Los H07BZ5-F son cables eléctricos de energía, con aislamiento de goma y cubierta de TPU provistos de un conductor piloto (CP) y de un conductor de control (CC).



Aplicaciones

Aplicable para suministrar energía y comunicación a un vehículo eléctrico y a un vehículo híbrido enchufable.

Para instalación en interior o exterior, bajo exposición solar o en contacto con productos químicos o agua, instalación fija móvil.

Adecuados para para los modos de carga 1 a 3 según EN 61851-1 y compatible con el conector según IEC 62196-2.



Categoría:

Descripción

Norma aplicable

EN 50620

Designación

H07BZ5-F

Características técnicas

Tensión nominal 450 / 750 V
Tensión de ensayo 2.500 V
Temperatura de servicio -40 a 90 ºC
Temperatura máxima en cortocircuito 250 ºC (máx. 5 s) s/IEC 60724
Resistencia al agua AD6 s/IEC 60364-5-51
Resistencia a impactos AG2 s/IEC 60364-3
Libre de halógenos Cumple s/EN 60754-1
No propagación de la llama Cumple s/IEC 60332-1-2



Secciónmm² ResistenciaΩ/km a 20 ⁰C Ø exteriormm PesoKg/km
3G1,5+2×0,5 13,3 / 39 8,8 111
3G2,5+2×0,5 7,98 / 39 9,6 144
3G6+2×0,5 3,30 / 39 12,4 278
3G16+2×0,5 1,21 / 39 17,8 597
5G2,5+2×0,5 7,98 / 39 12 234
5G6+2×0,5 3,30 / 39 15,5 436
5G16+2×0,5 1,21 / 39 22,1 978



Características constructivas

Conductor: Cobre pulido flexible clase 5 s/EN 60228
Aislamiento: Compuesto tipo EV2

Identificación:

– 3G: azul, marrón y amarillo/verde + CC (rojo) + CP (Blanco)
– 5G: azul, marrón, negro, gris y amarillo/verde + CC (rojo) + CP (Blanco)
Cubierta exterior: Compuesto tipo EVM-1
Negro o gris
